厚片吸塑机的构造

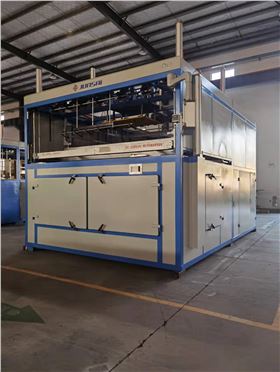

厚片吸塑机是以塑料板材为原料、通过真空吸塑成型工艺制取吸塑成型塑料件的工艺设备，它以热塑性塑料片材为原料，通过烘箱加热至软化温度，再通过塑料板材与吸塑成型模具之间的真空负压作用，处于热塑性状态的塑料板材吸附在吸塑成型模具工作面上再冷却成型。

厚片吸塑机一般由板材定位系统、吸塑模具定位系统、框架系统、加热系统、冷却系统以及电气控制系统组成。

（1）板材定位系统一般由井字型材压料框、动力气缸或油缸以及平衡同步机构组成。其作用是对塑料板材起到加紧定位。走架式加热方式的压料框为上下结构，并加有横向锁紧机构，确保压料框能与板材垫板靠紧密封。框架可根据模具大小做对应调整，分手动和自动调整；

（2）吸塑模具定位系统一般由上下模台、上下模气缸或油缸以及同步机构组成。其作用是对吸塑模具起到加紧定位，并对模具与真空管道连接。定位方式手动螺丝锁紧或气动自动锁紧两种方式。同步机构能确保上下模同步升降，确保吸塑成型精度；

（3）框架系统一般由型材机架，密封箱，防护门组成。防护门有自动和手动之分；

（4）加热系统一般由加热砖或加热管、烘箱架体以及动力气缸或电机组成；

（5）冷却系统一般由气、水管道以及喷雾头组成；

（6）电气系统：电气控制系统与气压或液压系统理配合，可实现吸塑机的工艺过程要求（温度、速度、时间）和各种程序动作。
